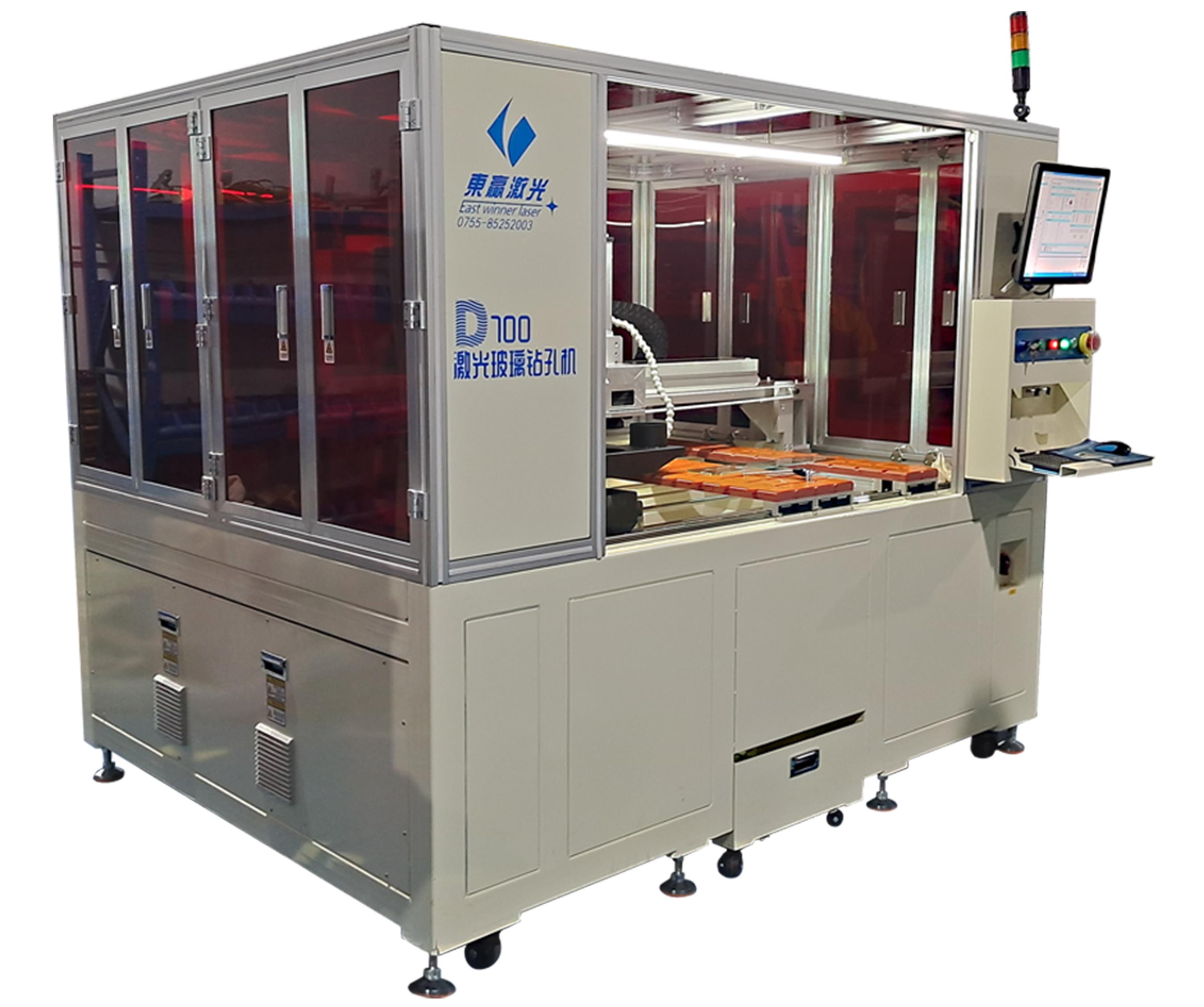

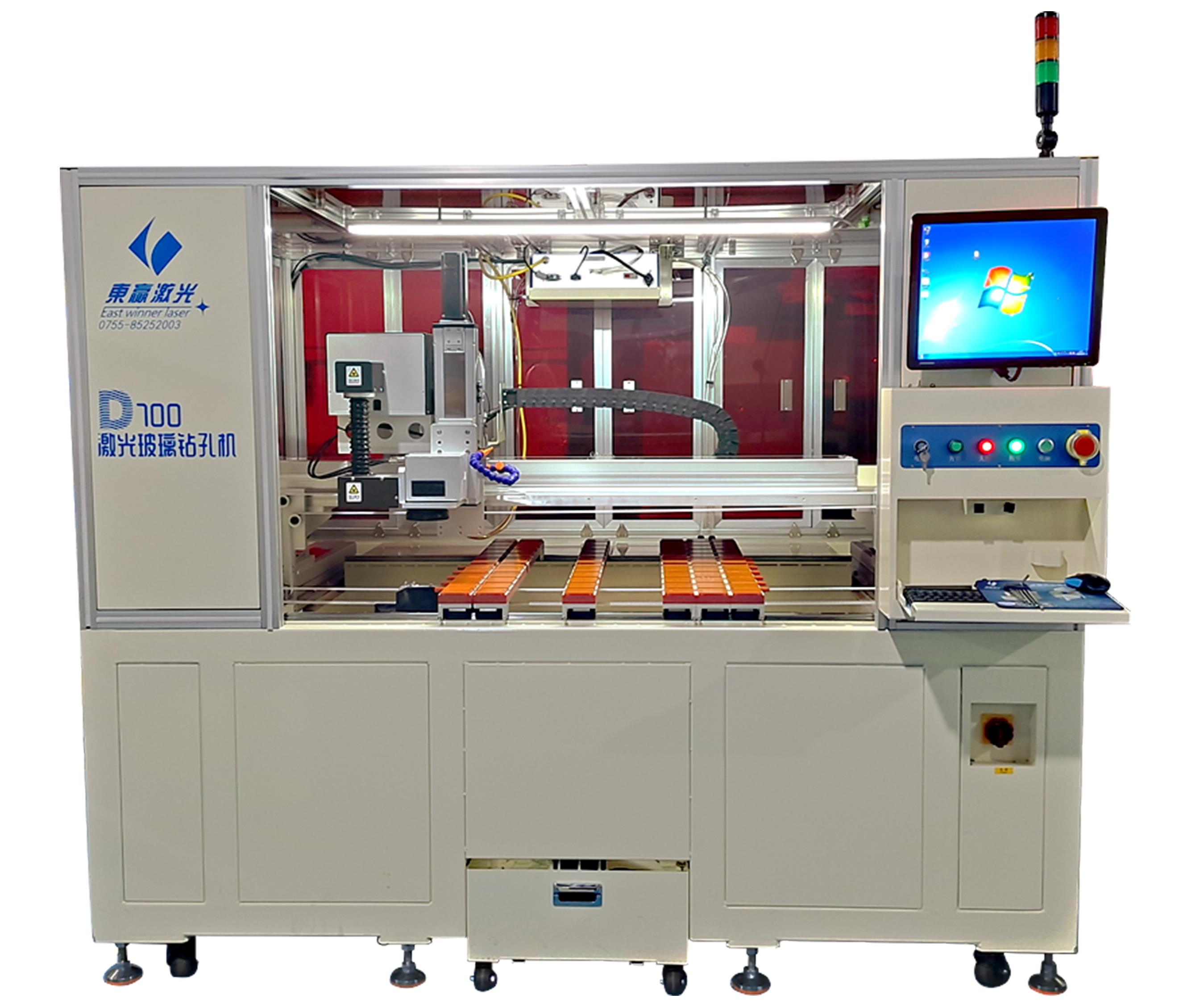

本設備主要由機架鈑金附平臺、面板放置治具、激光系統、人工卸料平臺、電控系統等組成。 1. 激光非接觸式加工，對產品無硬力損傷 2. 不用水冷卻加工，環保無污染，沒有耗材 3. 支持7*24小時運作，長期使用穩定性好 4. 加工速度快，效率高，崩邊小，耗電低 5.歡迎咨詢，電話：+86（0755）85252003 手機：+86 15889496533
立即咨詢設備主要技術參數表
|
項目 |
主要參數 |
備注 |
|
鐳 射 系 統 |
激光類型：亞納秒激光器 |
|
|
型號：DY LASER-100NS |
|
|
|
激光功率：50W/70W/100W |
|
|
|
波長：1064nm IR |
|
|
|
光斑模式：M2≤1.3 |
|
|
|
脈沖寬度：2-9ns |
|
|
|
重復頻率：10-200KHz |
|
|
|
平均功率穩定性：<1%RMS |
|
|
|
輸出偏振：水平偏振 |
|
|
|
偏振率：<100：1 |
|
|
|
遠場發散角：<1mrad |
|
|
|
橢圓度：≥85% |
|
|
|
光束指向穩定性：<50urad |
|
|
|
出口光斑尺寸：2mm |
|
|
|
數 字 鉆 孔 振 鏡 參 數
|
1.光束指向穩漂移：<20urad/℃ |
|
|
2.入射光斑：＜9mm |
|
|
|
擴束光斑：＜11mm |
||
|
掃描深度：±10mm @F163場鏡 ±25mm@ F250場鏡 ±35mm@F290場鏡 |
|
|
|
線性度： ＞99.9% |
|
|
|
掃描角度：±0.35rad |
|
|
|
X/Y軸追蹤時間：0.15ms |
|
|
|
標記速度：＜6000mm/s |
|
|
|
Z軸重復定位精度：＜1um |
|
|
|
X/Y軸長時間漂移（30分種預熱后）：＜0.1rad |
|
|
|
Z軸長時間漂移（30分種預熱后）：＜5um |
|
|
|
供電電源：±15V/10A |
|
|
|
鏡片反射波長：1064mm |
|
|
|
軟 體 系 統 |
控制功能： 1、激光能量、頻率、脈寬調節儲存 2、儲存100種加工用參數 |
|
|
3、電腦： 標準4U工業機箱，帶300W ATX 工業電源，i5CPU-3470，內存 4G DDR3，硬盤500G 1T串口硬盤。 |
|
|
|
機 架 結 構 |
材料：方通鈑金架構 |
|
|
外觀尺寸:L1560mm*W1350mm*H1600mm（具體以外實際設計為準） |
|
|
|
XY工作行程：700mm*500mm |
|
|
|
工作臺高度尺寸：750mm |
|
|
|
Z軸行程：80mm |
|
|
|
XYZ軸移動速度：高速≥10mm/s 低速：2mm/s |
||
|
加工速度：?=20mm，e=3mm/12S |
|
|
|
加工深度：≤50mm |
|
|
|
XYZ軸移動精度：±0.03mm |
|
|
|
|
||
|
激光鉆孔精度：±0.1mm |
|
|
|
激光切割角度：R≥2mm |
|
|
|
平臺表面：高潔度鋁板真空吸切割專用 |
|
|
|
運動控制卡品牌及型號：固高 |
|
|
|
導軌絲桿品牌型號：臺灣上銀 V15型P級WIWIN雙導軌滾珠絲桿 |
|
|
|
抽風：自帶吸塵風機，但要客戶配合將抽風管排出室外。 |
|
|
|
電 氣 部 分 |
操作鍵盤功能： 1、啟動電源開關 2、啟動按鈕 3、急停開關 |
|
|
安 裝 環 境 |
輸入電源：單相交流220V 50-60Hz 10A |
|
|
溫濕度：25℃±1℃，60% |
|
|
|
整機耗電功率：10KW |
|
|
|
整機重量：400KG |
|
|
|
承重單位面積：0.1噸/m2 |
|

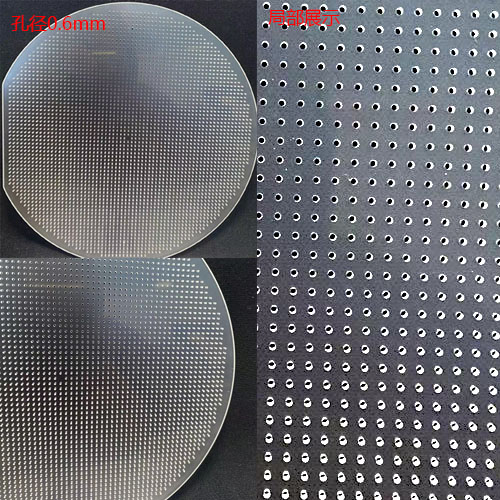

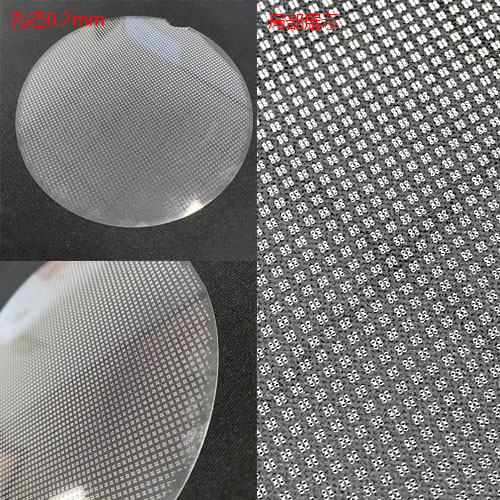

樣品展示： 孔徑0.2mm起可鉆500mm不等，厚度可鉆1mm到20mm左右
